    LED là gì?
    LED - viết tắt của cụm từ Light Emitting Diode, tạm dịch là diode phát quang. Là các diode có khả năng phát ra ánh sáng hay tia hồng ngoại, tử ngoại. Cũng giống như diode, LED được cấu tạo từ một bán dẫn loại P ghép với một bán dẫn loại N. Tương tự như bóng đèn tròn dùng sợi đốt nhưng không phải chiếu sáng bằng sợi đốt, đèn LED được coi là loại đèn tiết kiệm điện năng nhất, tạo ra hiệu suất ánh sáng tốt nhất , tỏa nhiệt ít hơn so với các thiết bị chiếu sáng thông thường.
    LED Blinking là gì?
    LED nhấp nháy là giống như mắt nhấp nháy. Đóng và mở mắt gọi là một chớp mắt cũng như thế,cách chuyển đổi on-off-on (hoặc off-on-off) là một chớp đèn LED. Nếu quá trình này được thực hiện nhiều lần người ta nói LED Blinking (nhấp nháy).
    Tại sao phải làm LED Blinking?
    LED nhấp nháy được coi là dự án đầu tiên để tìm hiểu bất kỳ vi điều khiển nào. Đây được coi là " Hello world " cho hệ thống nhúng. LED nhấp nháy cũng rất hữu ích để thực hiện một số dấu hiệu.Bạn có thể sử dụng đèn LED để gỡ lỗi các ứng dụng nhúng của bạn.

    Mạch nhấp nháy LED:
    LED blinking with One transistor:
    [​IMG]
    Hoặc:
    [​IMG]
    LED blinking with Two transistors

    [​IMG]

    LED blinking with AC mains voltage
    [​IMG]

    LED blinking circuit to blink led at Line voltage:
    [​IMG]

    LED nhấp nháy với năng lượng mặt trời :
    [​IMG]

    LED blinker with solar power:
    [​IMG]

    LED Blinking with LM3909 IC:
    [​IMG]

    LED Blinking with 555 timer IC:

    [​IMG]

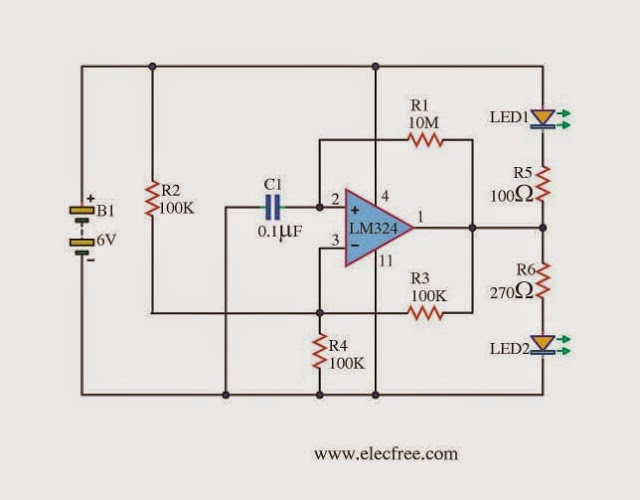

    LED Blinking with Op-Amp:
    [​IMG]

    LED nhấp nháy với vi điều khiển
    [​IMG]
    LED nhấp nháy với 8051:

    [​IMG]

    [​IMG]
